El fabricante vende y suministra directamente componentes CNC complejos de 5 ejes.
Los clientes que necesiten una revisión de 5 ejes pueden enviar el modelo 3D.
Para evaluar la viabilidad de fabricación de componentes complejos de 5 ejes, es necesario revisar conjuntamente los planos técnicos 2D, los modelos 3D, las especificaciones GD&T críticas, las relaciones de sujeción, el material, los requisitos de acabado superficial, la cantidad y las relaciones de ensamblaje. Un PDF parcial no puede sustituir la información sobre superficies curvas, cavidades profundas, múltiples caras, ángulos y relaciones de referencia espaciales que se muestran en el modelo.¿Qué puede proporcionarse al adquirir componentes CNC de superficies complejas?
Al adquirir componentes CNC de superficies complejas, pueden proporcionarse el alcance de las superficies curvas, los contornos críticos, la continuidad superficial, las superficies funcionales, la posición de ensamblaje y la información de las piezas acopladas.
Para carcasas complejas y piezas con cavidades, indique la ubicación de las cavidades profundas, las principales superficies mecanizadas, los patrones de orificios, las interfaces, las tolerancias críticas y los requisitos críticos de acabado superficial. A partir de los modelos de piezas acopladas, las relaciones completas de ensamblaje o la información sobre interfaces críticas que envíe, revisamos cómo la pieza se incorpora al equipo y cómo establece su ajuste espacial con otros componentes.
Suministramos por lotes componentes CNC complejos de 5 ejes. La información sobre superficies funcionales, continuidad superficial, posiciones de ensamblaje y piezas acopladas permite revisar la geometría completa, las relaciones espaciales y los datos que deben confirmarse antes de preparar la cotización.
¿Qué suministra el equipo de fabricación?

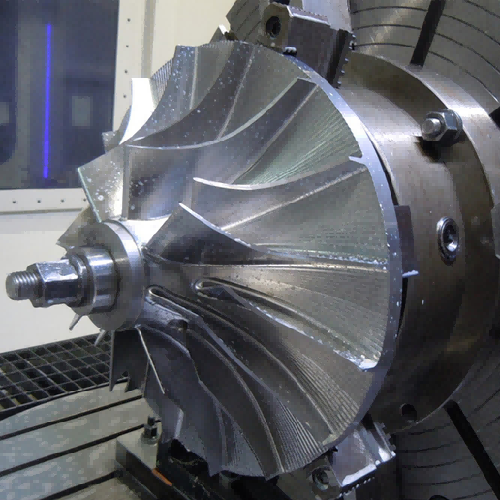

El equipo de fabricación vende y suministra componentes de carcasas complejas, impulsores, utillajes y componentes para equipos de automatización. Puede enviar modelos, especificaciones GD&T, piezas acopladas y requisitos críticos de acabado superficial para solicitar una cotización.
Caso: Un fabricante de equipos de alta gama de Canadá envió únicamente un PDF parcial
Caso 1: Un fabricante de equipos de alta gama de Canadá envió únicamente un PDF parcial y las superficies curvas de una pieza de 5 ejes no podían ensamblarse correctamente. Determinamos que era necesario complementar el modelo 3D y las referencias espaciales. Resultado: la cotización fue precisa desde la primera vez, el ensamblaje se aprobó en el primer intento y se recibió un pedido repetido de 800 piezas.
Descripción del video
Video del mecanizado CNC de 5 ejes para piezas complejas
Video del mecanizado CNC de 5 ejes para piezas complejas
Muestra equipos de 5 ejes en operación, sujeción de la pieza, trayectorias de herramienta y mecanizado de geometrías complejas.
Útil para piezas con superficies curvas, cavidades profundas, múltiples caras y alta exigencia de repetibilidad dimensional.
La fábrica suministra componentes CNC de 5 ejes con cavidades profundas.
Los clientes que estén por adquirir mecanizado de cavidades profundas pueden enviar la identificación de características complejas.
Las cavidades profundas, las cavidades de geometría especial, los orificios inclinados, los socavados, los chaflanes en múltiples ángulos, las estructuras de montaje en múltiples caras y las superficies complejas requieren confirmar las trayectorias de acceso de las herramientas, la longitud saliente de las herramientas, el espacio de libramiento del utillaje, la accesibilidad de cavidades profundas y las relaciones de posición entre superficies críticas. Estos factores permiten evaluar si las herramientas pueden alcanzar las características críticas y si el herramental dispone del espacio de despeje necesario, según la geometría y el alcance confirmado del proyecto.¿Qué debe señalarse en el modelo para solicitar una cotización de mecanizado CNC de componentes con cavidades profundas?
Al solicitar una cotización de mecanizado CNC de componentes con cavidades profundas, deben señalarse en el modelo 3D el fondo de la cavidad profunda, los radios internos, la profundidad de mecanizado, las posiciones críticas de los orificios, las áreas de superficies curvas y las superficies que requieren protección prioritaria.
Revisamos si la herramienta puede alcanzar las posiciones críticas mediante una trayectoria razonable y si el herramental permite organizar el mecanizado de acuerdo con la geometría confirmada. Para cavidades profundas, orificios inclinados y socavados, la accesibilidad de la herramienta debe validarse antes de definir la ruta de fabricación.
Fabricamos, comercializamos al por mayor y suministramos componentes CNC de 5 ejes con cavidades profundas. Para cavidades profundas, cavidades de geometría especial, orificios inclinados, socavados, chaflanes en múltiples ángulos, estructuras de montaje en múltiples caras y superficies complejas, deben confirmarse las trayectorias de acceso de las herramientas, la longitud saliente de las herramientas, el espacio de libramiento del utillaje, la accesibilidad de cavidades profundas y las relaciones de posición entre superficies críticas.
¿Qué debe indicarse al adquirir componentes con orificios inclinados y socavados?
Los clientes que necesiten adquirir componentes con orificios inclinados y socavados, así como los proyectos que requieran el apoyo de un fabricante de componentes CNC, deben indicar el ángulo de los orificios inclinados, la ubicación de los socavados, las características de múltiples caras, las superficies críticas de ajuste, las referencias funcionales y las estructuras adyacentes. El fabricante vende y suministra componentes con cavidades profundas, piezas con socavados y componentes CNC de 5 ejes con interfaces de múltiples caras.
Envíe la identificación de las características complejas y las especificaciones GD&T críticas para que la revisión no se base en supuestos sobre el ensamblaje, las interfaces, los conductos de flujo, el posicionamiento o la continuidad superficial. Cuanto más concentradas estén las características complejas, más necesario será diferenciar en el modelo qué áreas afectan el ensamblaje, cuáles afectan las interfaces, los conductos de flujo, el posicionamiento o la continuidad superficial.
Para usted, fabricamos componentes CNC de 5 ejes mecanizados en una sola sujeción.
Los clientes que necesiten una cotización para una sola sujeción pueden enviar la información de referencia.
Para piezas que deben mantener las relaciones de posición entre múltiples caras, ángulos espaciales, dimensiones críticas y continuidad superficial, una sola sujeción solo debe definirse después de revisar las superficies funcionales, los orificios, las superficies curvas y las relaciones de ajuste que deban quedar comprendidos en el mismo alcance de mecanizado.¿Qué puede proporcionarse para solicitar una cotización de piezas CNC mecanizadas en una sola sujeción?
Los compradores que necesiten una cotización de piezas CNC mecanizadas en una sola sujeción pueden proporcionar las referencias funcionales, las referencias de sujeción, las limitaciones del utillaje, las superficies críticas de ajuste y las relaciones con piezas adyacentes.
La fábrica evalúa cómo organizar la fabricación de características complejas a partir de la estrategia de sujeción, las trayectorias de herramienta, las direcciones de acceso y las referencias de inspección. Fabricamos y suministramos componentes críticos de 5 ejes para reducir los errores derivados de múltiples sujeciones. Los compradores pueden enviar las relaciones de ensamblaje y la información de referencia para iniciar la revisión de fabricación.
Para carcasas complejas, piezas de montaje en múltiples caras, impulsores, utillajes y componentes para equipos de automatización, el comprador también debe indicar las relaciones entre las superficies críticas, las zonas de cavidades profundas, los orificios inclinados, los socavados y las interfaces de múltiples caras. Cuando las referencias de sujeción no coinciden con las referencias funcionales, o cuando el utillaje no puede evitar las cavidades profundas, los orificios inclinados, las superficies curvas y las interfaces de múltiples caras, pueden producirse conversiones de referencia, interferencias de herramienta o dificultades para mantener relaciones críticas durante la fabricación.
Suministramos componentes CNC de 5 ejes mecanizados en una sola sujeción.
Una sola sujeción no se define únicamente por el número de caras de la pieza. Deben revisarse las referencias funcionales, las referencias de sujeción, las limitaciones del utillaje, las superficies críticas de ajuste y las relaciones con las piezas acopladas para confirmar qué características pueden mantenerse dentro del mismo alcance de mecanizado.
Caso: Un OEM de Australia tuvo desviaciones en cavidades profundas después de múltiples sujeciones.
Caso 2: Un OEM de Australia tuvo desviaciones en cavidades profundas después de múltiples sujeciones. Determinamos que era necesario unificar las referencias y la solución de utillaje. Resultado: el mecanizado se completó en una sola sujeción, el ensamblaje se aprobó en el primer intento y el plazo de entrega se redujo en 2 semanas.
El proveedor suministra componentes CNC de 5 ejes con estructuras espaciales.
Los clientes que busquen piezas de precisión de 5 ejes pueden enviar el modelo 3D.
Para superficies complejas, cavidades profundas, socavados, orificios inclinados, estructuras de montaje en múltiples caras, cavidades de geometría especial, impulsores, carcasas complejas y utillajes, la dificultad de compra no consiste únicamente en disponer de una máquina de 5 ejes, sino en determinar si las superficies críticas, posiciones de orificios, ángulos, referencias y relaciones de ajuste pueden fabricarse de forma estable bajo condiciones de sujeción correctas.¿Por qué no basta con enviar un PDF parcial o una sola dimensión al comprar piezas complejas?
Después de múltiples sujeciones, pueden desviarse las relaciones entre la posición de cavidades profundas, los ángulos de orificios inclinados, las interfaces de múltiples caras o las superficies complejas. Al comprar piezas complejas, no basta con enviar un PDF parcial o una sola dimensión; es necesario que la fábrica revise la estructura espacial completa, las superficies funcionales críticas y las relaciones de ensamblaje. Los fabricantes de equipos, OEM y equipos de compras de equipos de alta gama que estén buscando una cotización de piezas de precisión CNC de 5 ejes pueden enviar primero el modelo 3D, las características complejas, las referencias críticas y las relaciones de ajuste como punto de partida para la revisión de fabricación de geometrías complejas.
¿Qué servicios de fabricación cubre un proveedor de mecanizado CNC de 5 ejes?
Como proveedor de servicios de mecanizado CNC de 5 ejes, fabricamos superficies complejas, piezas con cavidades profundas, socavados, orificios inclinados, piezas de montaje en múltiples caras, carcasas complejas, impulsores, utillajes y componentes para equipos de automatización. Los equipos de compras pueden señalar en el modelo las posiciones espaciales, las relaciones de sujeción o las superficies críticas que más les preocupan. De este modo, durante la fabricación de componentes de superficies complejas y de componentes CNC de 5 ejes con cavidades profundas u orificios inclinados, pueden enviarse el modelo 3D y las referencias críticas para solicitar una cotización.
Fabricamos, comercializamos al por mayor y suministramos componentes CNC de 5 ejes con estructuras espaciales.
Para iniciar una revisión técnica, envíe el modelo 3D, las características complejas, las referencias críticas y las relaciones de ajuste disponibles. Esta información permite confirmar qué aspectos requieren revisión de accesibilidad, sujeción y control antes de preparar la cotización.
Lancie suministra componentes CNC de 5 ejes con superficies complejas.
Si necesita iniciar una solicitud de cotización (RFQ) para componentes CNC de 5 ejes, envíe primero el modelo 3D y la información disponible sobre las características complejas.
Al adquirir componentes complejos de 5 ejes, lo que más se omite no es el material ni la cantidad, sino la información completa que permite a la fábrica comprender la relación entre cavidades profundas, socavados, superficies curvas, orificios inclinados, interfaces de múltiples caras y referencias espaciales. Si faltan el modelo, la identificación de características complejas, las referencias de sujeción o las relaciones con piezas acopladas, solo será posible realizar una evaluación parcial y no podrán confirmarse la accesibilidad de las herramientas, la estrategia de sujeción ni el control de características críticas.¿Qué información puede enviarse primero para iniciar una RFQ de CNC de 5 ejes?
La información incompleta sobre geometrías complejas no permite preparar una cotización basada únicamente en un plano.
Modelo 3D: archivos STEP, IGES u otros formatos de modelo que permitan identificar estructuras espaciales complejas.
Identificación de características complejas: cavidades profundas, socavados, superficies curvas, orificios inclinados, múltiples caras, límites de geometría especial, conductos de flujo complejos, características relacionadas con una sola sujeción y áreas de superficies críticas.
Referencias de sujeción y funcionales: relaciones de posicionamiento que deben mantenerse, alcance de una sola sujeción, limitaciones del utillaje y posiciones que deben evitarse o protegerse.
Especificaciones GD&T críticas y relaciones espaciales: posición, concentricidad, perfil, ángulo, dimensiones críticas, relaciones críticas de ajuste y anotaciones de plano.
Piezas acopladas o modelo de ensamblaje: componentes relacionados, interfaces, superficies de montaje, relaciones funcionales e indicaciones de ajuste espacial.
Material, cantidad y requisitos críticos de superficie: especificación de material disponible, cantidades para muestras, lotes pequeños o producción por lotes, continuidad superficial, superficies funcionales o requisitos de posprocesamiento.
Para iniciar la revisión, puede enviar el modelo 3D disponible, los planos 2D, las características críticas conocidas y la información disponible sobre las piezas acopladas. Para preparar la cotización formal, deben confirmarse además el material, la cantidad, las especificaciones GD&T críticas, los requisitos de acabado superficial, los requisitos de inspección y las condiciones de entrega aplicables.
¿Cómo prepara la fábrica la cotización después de recibir la información sobre geometrías complejas?
Lancie fabrica y vende componentes de superficies complejas, componentes con cavidades profundas, orificios inclinados, piezas de montaje en múltiples caras, carcasas complejas, impulsores, utillajes y componentes para equipos de automatización.
Después de recibir la información sobre geometrías complejas, la fábrica revisa la accesibilidad de las herramientas, la estrategia de sujeción y el control de las características críticas. Tras confirmar la información técnica necesaria, preparamos la cotización formal para componentes CNC de 5 ejes de acuerdo con el alcance validado del proyecto.
Caso: Un comprador de Polonia envió únicamente un plano de una pieza.
Caso 3: Un comprador de Polonia envió únicamente un plano de una pieza y no podía prepararse una cotización de 5 ejes ejecutable. Determinamos que era necesario complementar el modelo 3D, las referencias espaciales y las relaciones con piezas acopladas. Resultado: la cotización se preparó correctamente desde la primera vez, el ensamblaje se aprobó en el primer intento y se recibió un pedido repetido de 1 200 piezas.

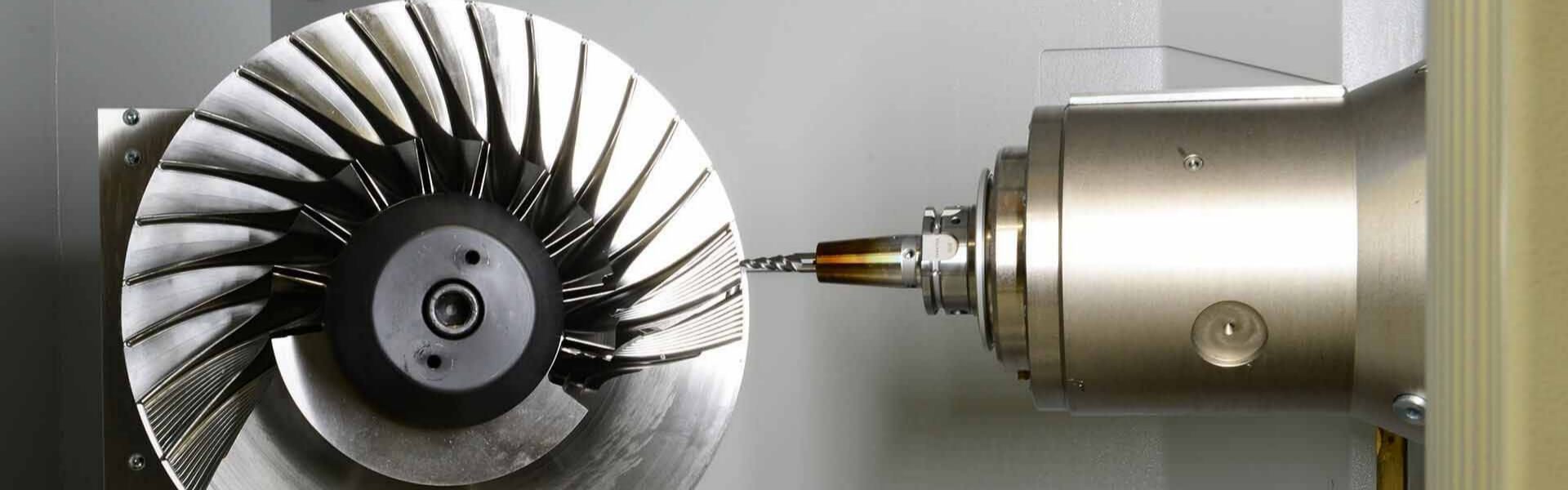

Ámbito de aplicación y capacidades complementarias para el mecanizado de piezas complejas de cinco ejes
Para piezas que presentan simultáneamente múltiples superficies de mecanizado, superficies curvas, agujeros inclinados o altos requisitos de precisión posicional, el mecanizado de precisión de cinco ejes（5-axis CNC machining）es más adecuado para reducir el error acumulado causado por fijaciones repetidas, y también favorece el conformado en una sola operación y la reproducción estable en volumen de componentes estructurales complejos.
Ámbito de aplicación y capacidades complementarias para el mecanizado de piezas complejas de cinco ejes
Para piezas que presentan simultáneamente múltiples superficies de mecanizado, superficies curvas, agujeros inclinados o altos requisitos de precisión posicional, el mecanizado de precisión de cinco ejes（5-axis CNC machining）es más adecuado para reducir el error acumulado causado por fijaciones repetidas, y también favorece el conformado en una sola operación y la reproducción estable en volumen de componentes estructurales complejos.
- Adecuado para piezas complejas de múltiples caras, componentes estructurales de forma irregular y piezas con altos requisitos de ensamblaje（multi-side complex parts）。
- Puede controlar dimensiones críticas, tolerancias（tolerance）y dimensiones y tolerancias geométricas（GD&T）de acuerdo con los requisitos del plano.
- Admite el mecanizado multieje interpolado de piezas de aluminio, acero inoxidable, acero para herramientas y algunos plásticos de ingeniería（simultaneous 5-axis control）。
- Puede proporcionar inspección por máquina de medición por coordenadas（CMM inspection）y documentación de primera pieza（FAI / FAIR）según los requisitos del proyecto.
- Para proyectos de suministro a largo plazo, puede confirmarse la ruta del proceso mediante la solicitud de cotización con carga de planos（RFQ）y la evaluación de fabricabilidad（DFM review）。
English reference: Our 5-axis CNC machining service is suitable for complex multi-face parts that require stable tolerance control, GD&T compliance, and repeatable batch production. Typical support includes CMM inspection, FAI / FAIR documentation, and DFM review before quotation.
RFQ y recursos de fabricación
Prepare su proyecto de componentes CNC complejos de 5 ejes
Para iniciar una revisión de viabilidad de fabricación de componentes CNC de 5 ejes, cargue el modelo 3D, los planos 2D disponibles, las características complejas identificadas, las referencias funcionales y de sujeción, las relaciones con piezas acopladas y las especificaciones GD&T críticas.
Para preparar la cotización formal, indique también el material, la cantidad, los requisitos de acabado superficial, los requisitos de inspección, las condiciones de embalaje y la fecha requerida de entrega. Si dispone de información sobre cavidades profundas, socavados, orificios inclinados, superficies curvas o interfaces de múltiples caras, inclúyala para revisar la accesibilidad de las herramientas y la estrategia de sujeción.
