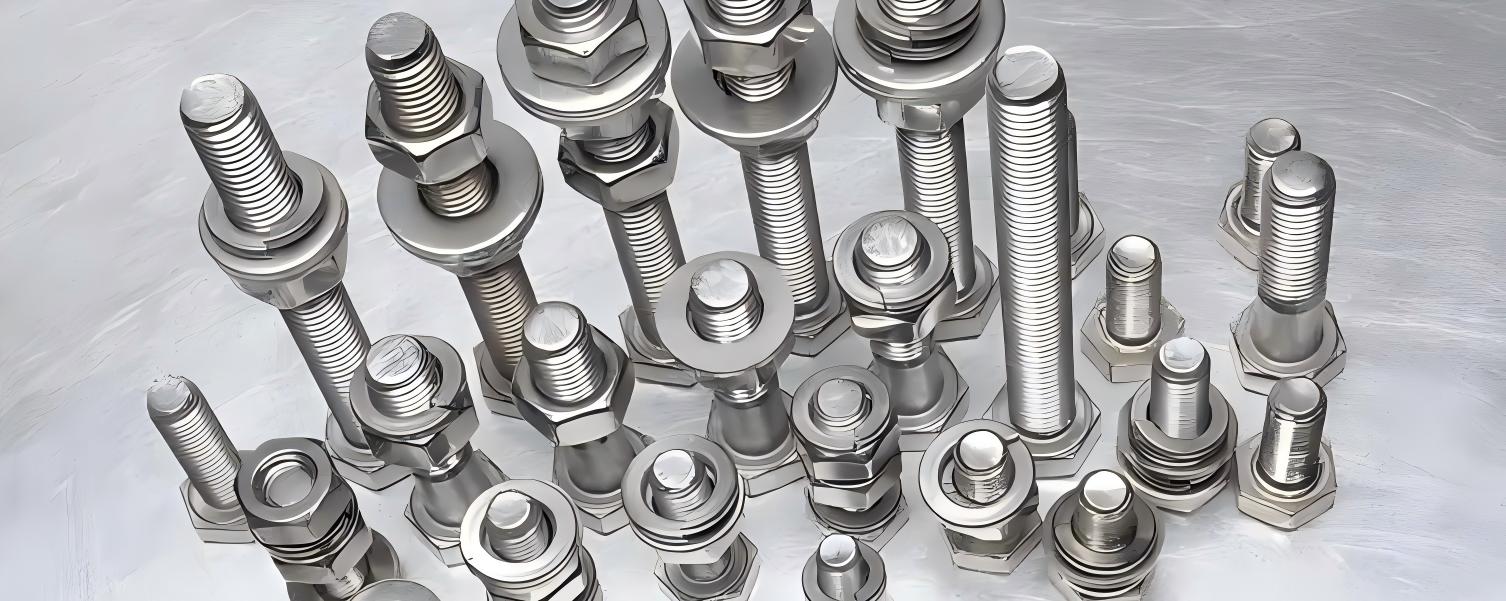

Elementos de fijación no estándar: la fábrica china fabrica y suministra pernos con hombro.
Componentes de conexión personalizados según plano: suministro al por mayor de pernos escalonados.
Las posiciones de conexión en equipos de automatización, utillajes, moldes, herramental, equipos de transporte y maquinaria especial a menudo no pueden resolverse con una especificación de perno convencional. Las dimensiones especiales de montaje, los tipos de cabeza especiales, las roscas especiales, los hombros, las estructuras de soporte y las interfaces específicas de los equipos suelen requerir un componente de conexión no estándar que corresponda a la estructura real.¿Por qué, cuando los componentes estándar no resuelven un problema de interfaz, el diseño debe comenzar por la función?
Cuando una posición de conexión requiere hombro, escalón, perfil especial, rosca no estándar, posicionamiento, rotación, guía, soporte o una interfaz específica de equipo, no basta con sustituir un perno convencional por otro de apariencia similar. La función de la pieza, la posición de instalación, las piezas acopladas y las relaciones de ajuste determinan qué componente de conexión no estándar debe evaluarse.
Lancie fabrica y suministra elementos de fijación no estándar y componentes de conexión mecánicos personalizados según plano para fabricantes de equipos de automatización, talleres de utillajes, fabricantes de moldes, proyectos de herramental, integradores de sistemas y equipos de mantenimiento industrial. Los planos 2D, los modelos 3D, las muestras, los números de pieza, las dimensiones críticas, la posición de instalación, los componentes acoplados y la función requerida pueden utilizarse como punto de partida para la revisión del proyecto.
Caso: Un fabricante de utillajes de Georgia no pudo lograr el posicionamiento mediante hombro con un perno estándar
Un fabricante de utillajes de Georgia no pudo lograr el posicionamiento mediante hombro con un perno estándar, y el conjunto se aflojó después del ensamblaje. Después de personalizar la pieza según el diámetro del hombro, la longitud del hombro y la tolerancia de ajuste, el ensamblaje pudo completarse para este proyecto y el cliente realizó posteriormente un pedido repetido de 300 piezas.

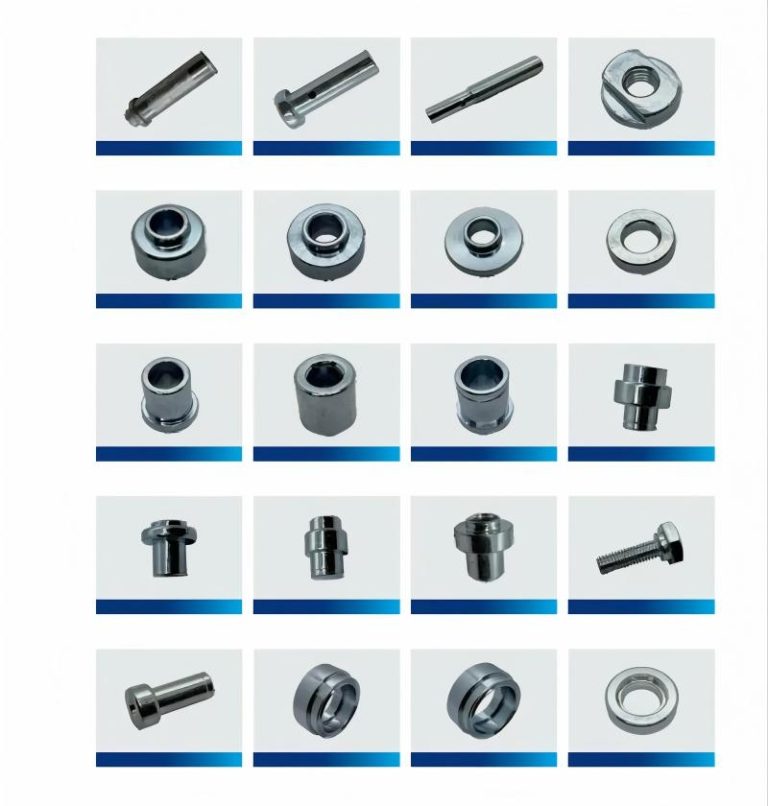

Tuercas y espárragos especiales: el fabricante produce y suministra manguitos roscados.
Componentes de conexión específicos para equipos: suministro de pasadores de posicionamiento.

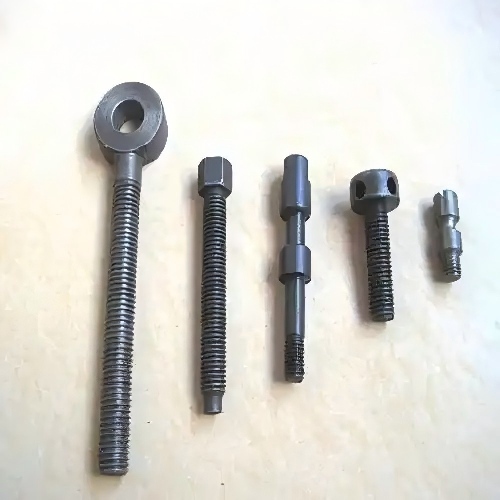

Un proyecto puede requerir un perno de posicionamiento con hombro, un espárrago de conexión con roscas diferentes en ambos extremos o un manguito de transición con rosca interior y exterior. También puede requerir un tornillo de longitud especial o de tipo de cabeza especial, o un conjunto de componentes de conexión mecánicos específicos para módulos de equipos, utillajes, herramental, moldes, estructuras de instalación y sustituciones de mantenimiento.¿Qué componentes de conexión específicos para equipos pueden fabricarse según plano?

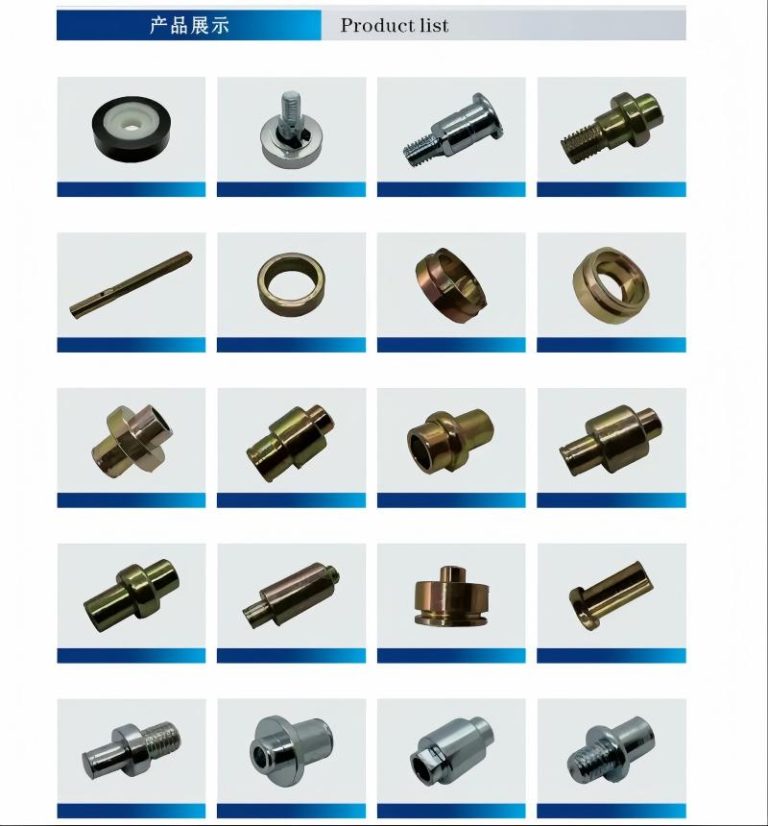

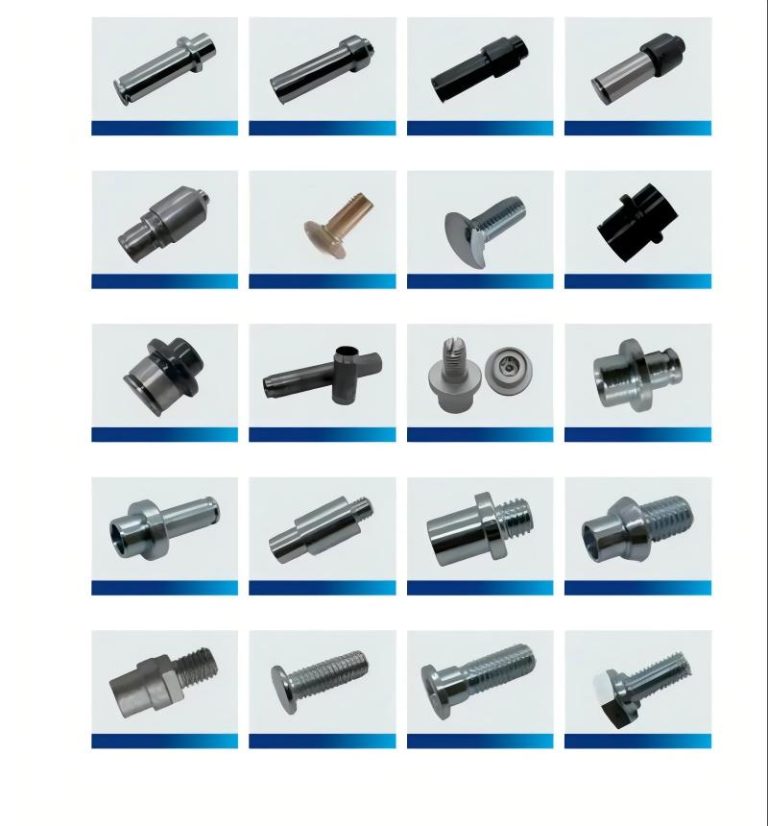

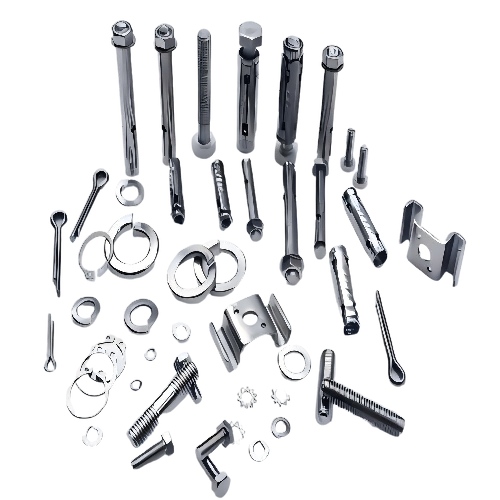

Los componentes de conexión específicos para equipos fabricados según plano incluyen pernos personalizados, tornillos especiales, pernos con hombro y pernos escalonados; tuercas personalizadas, espárragos especiales y espárragos de doble extremo con roscas diferentes o longitudes de rosca diferentes en ambos extremos; ejes roscados, manguitos roscados, casquillos roscados y manguitos de transición; pasadores de posicionamiento, pasadores de conexión, pasadores de eje, pasadores hendidos, pasadores ranurados, espaciadores y columnas de soporte; así como elementos de fijación para utillajes, componentes de conexión para herramental, componentes de conexión para moldes, componentes específicos para equipos y piezas mecánicas relacionadas según plano.
¿Para qué se utilizan las tuercas especiales y los espárragos de doble extremo con roscas diferentes en ambos extremos?

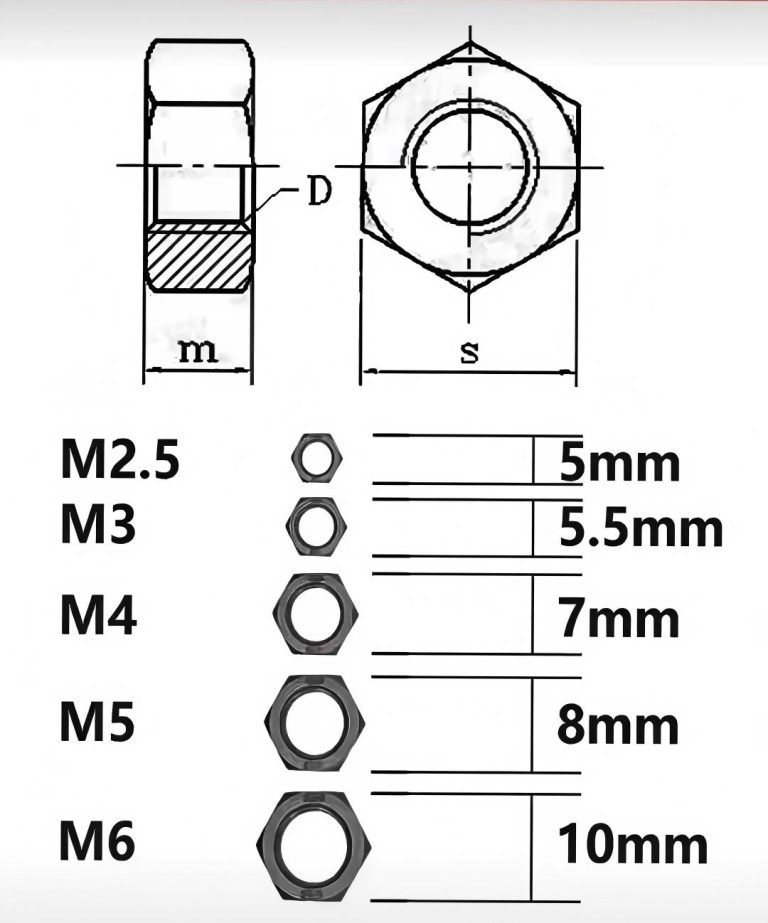

Las tuercas especiales pueden adaptarse a dimensiones entre caras no estándar, espesores especiales, bridas, orificios ciegos, roscas especiales o espacios de instalación limitados. Los espárragos de doble extremo con roscas diferentes o con longitudes de rosca diferentes en ambos extremos pueden utilizarse en bridas, conexiones de equipos o fijación de componentes especiales.

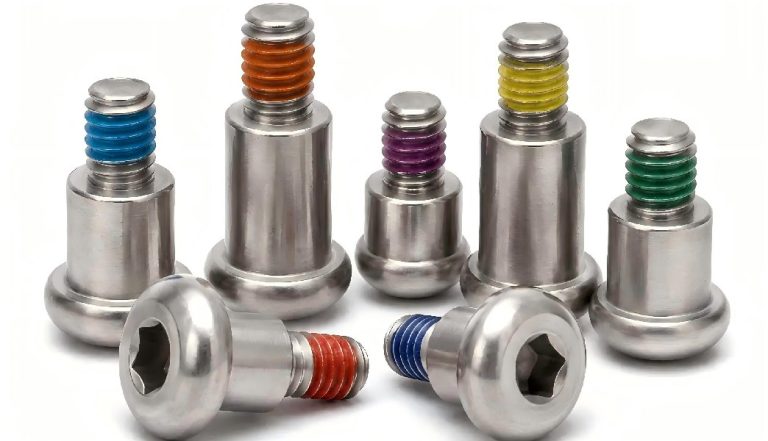

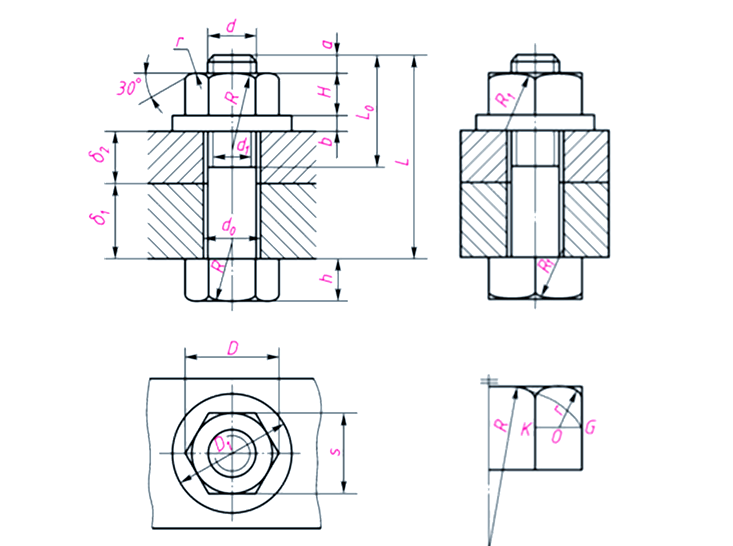

El fabricante de pernos con hombro revisa el proyecto a partir del diámetro del hombro, la longitud del hombro, las dimensiones de rosca, la longitud total y las tolerancias de ajuste. Para un proyecto de fabricación de pernos escalonados según plano, indique las funciones de posicionamiento, rotación, soporte, guía o ajuste escalonado.
Caso: Un fabricante de moldes de Armenia necesitaba espárragos de doble extremo con roscas diferentes en ambos extremos

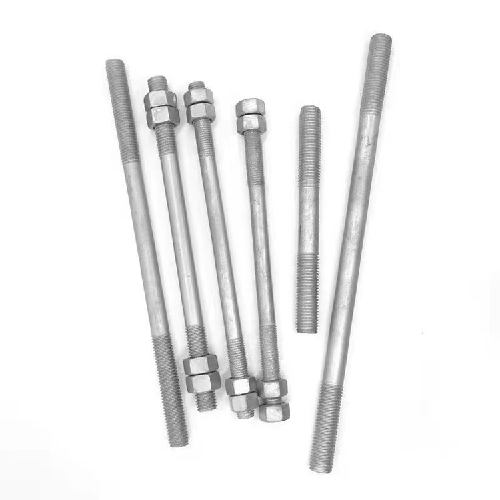

Un fabricante de moldes de Armenia necesitaba espárragos de doble extremo con roscas diferentes en ambos extremos, que no podían sustituirse con piezas estándar. Después de personalizarlos según las roscas de ambos extremos, la sección lisa central y la longitud total, el ensamblaje pudo completarse para este proyecto y el cliente realizó posteriormente un pedido repetido de 200 piezas.
Pernos personalizados según plano: fabricación y suministro de tornillos especiales.
Componentes de conexión mecánicos no estándar: fabricación y suministro al por mayor según planos 2D y 3D.
La fabricación de elementos de fijación no estándar según plano puede comenzar con cualquier información disponible sobre planos 2D, modelos 3D, muestras, fotografías del producto, dimensiones críticas, posición de instalación, material, rosca, resistencia, dureza, tratamiento térmico, tolerancias críticas, relaciones de ajuste, tratamiento superficial, cantidad, condiciones de uso, requisitos de inspección y documentación.¿Qué información debe proporcionarse para fabricar elementos de fijación no estándar según plano?
La fabricación de elementos de fijación no estándar según plano puede comenzar con cualquier información disponible sobre planos 2D, modelos 3D, muestras, fotografías del producto, dimensiones críticas, posición de instalación, material, rosca, resistencia, dureza, tratamiento térmico, tolerancias críticas, relaciones de ajuste, tratamiento superficial, cantidad, condiciones de uso, requisitos de inspección y documentación. Los planos 2D pueden utilizar PDF, DWG, DXF u otros formatos del cliente; los modelos 3D pueden utilizar STEP, IGES, X_T, SLDPRT u otros archivos disponibles.
Estos archivos permiten revisar la geometría, las roscas, las dimensiones críticas, las relaciones de ajuste y la viabilidad de fabricación antes de preparar la cotización formal.
Cuando solo existan muestras o fotografías de campo, las fotografías desde varios ángulos, dimensiones, peso, posición de instalación, componentes acoplados y descripción de los problemas existentes ayudan a establecer una orientación de revisión inicial. Cuando los planos aún no estén completos, también puede indicarse dónde se instala la pieza, con qué componente se acopla y si requiere posicionamiento, rotación, soporte, guía o fijación.
¿Qué formatos pueden utilizarse para planos 2D y modelos 3D?
Los planos 2D y los modelos 3D pueden utilizar PDF, DWG, DXF, STEP, IGES, X_T, SLDPRT u otros formatos del cliente.
¿Cómo puede comenzar la revisión cuando solo existen muestras o fotografías de campo?
Cuando solo existen muestras o fotografías de campo, las fotografías desde varios ángulos, dimensiones, peso, posición de instalación, componentes acoplados y descripción de los problemas existentes ayudan a establecer una orientación de revisión inicial. Cuando los planos aún no estén completos, también puede indicarse dónde se instala la pieza, con qué componente se acopla y si requiere posicionamiento, rotación, soporte, guía o fijación.
Componentes de conexión específicos para equipos: suministro por volumen de piezas para utillajes, herramental y moldes.
Piezas mecánicas relacionadas según plano, con suministro internacional y fabricación conforme al paquete de planos de ensamblaje.
Los componentes de conexión no estándar suelen ensamblarse junto con piezas de eje, ejes roscados, bridas, discos de conexión, soportes, placas de montaje, carcasas, cubiertas, cuerpos de base, manguitos, casquillos, separadores, elementos de posicionamiento, piezas para utillajes y herramental y componentes estructurales específicos para equipos de automatización.¿Por qué las piezas relacionadas deben revisarse dentro del mismo proyecto de equipo?
Los componentes de conexión no estándar suelen ensamblarse junto con piezas de eje, ejes roscados, bridas, discos de conexión, soportes, placas de montaje, carcasas, cubiertas, cuerpos de base, manguitos, casquillos, separadores, elementos de posicionamiento, piezas para utillajes y herramental y componentes estructurales específicos para equipos de automatización. Si estas piezas se interpretan por separado, las roscas, las dimensiones de ajuste, los materiales, los acabados superficiales, las posiciones de instalación y las interfaces funcionales deben explicarse repetidamente.
Los planos de ensamblaje, paquetes de planos, BOM o información de piezas relacionadas del mismo equipo pueden utilizarse como contexto del proyecto para realizar una evaluación inicial de las relaciones de interfaz entre los componentes de conexión y las piezas adyacentes.
Los elementos de fijación estándar, los componentes de conexión no estándar y las piezas mecánicas relacionadas según plano pueden revisarse dentro del mismo proyecto de equipo. Cuando el proyecto incluya piezas CNC según plano, sus procesos específicos, materiales, requisitos de calidad y capacidad de mecanizado deberán evaluarse mediante la página CNC correspondiente o dentro de la revisión técnica del proyecto.
Suministro internacional de componentes de conexión no estándar.
Suministro al por mayor de elementos de fijación personalizados según plano.
El alcance de la compra de componentes de conexión específicos para equipos puede incluir pernos personalizados, tornillos especiales, pernos con hombro, pernos escalonados, tuercas especiales, espárragos especiales, ejes roscados, manguitos roscados, casquillos roscados, pasadores de posicionamiento, espaciadores, columnas de soporte, componentes de conexión para utillajes, componentes de conexión para herramental y moldes, y piezas mecánicas relacionadas según plano.¿Cómo pueden coordinarse los documentos para desarrollo de muestras, verificación de piezas descontinuadas y pedidos repetitivos a largo plazo?
Para el desarrollo de muestras, validación de pequeños lotes, actualización de equipos, piezas de sustitución, verificación de piezas descontinuadas, compras repetitivas a largo plazo o proyectos de compra coordinada de múltiples piezas, pueden proporcionarse conjuntamente la BOM, los planos de ensamblaje o el paquete completo de planos, junto con la relación de ensamblaje, la función de la pieza, las interfaces con piezas adyacentes y las dimensiones críticas, en la medida de lo posible. Los planos, modelos 3D, muestras, BOM e información del proyecto enviados se utilizarán únicamente para la evaluación de cotización y producción; si se requiere firmar un NDA antes de una comunicación técnica detallada, puede indicarlo en la RFQ formal.
Comparta los planos 2D, los modelos 3D, las muestras, las fotografías de campo, las dimensiones críticas, la posición de instalación, los componentes acoplados, la función de la pieza, la BOM o el paquete de planos disponible para iniciar una RFQ formal de elementos de fijación no estándar según plano.
No es necesario esperar a disponer de toda la documentación final: revisamos la información existente para identificar las geometrías, roscas, relaciones de ajuste, materiales, tratamientos, tolerancias y condiciones de fabricación que deben confirmarse para el proyecto.
La información enviada se utilizará para la evaluación de fabricación, la cotización y la confirmación de producción. Si se requiere firmar un NDA antes de una comunicación técnica detallada, puede indicarlo al iniciar la RFQ formal.
La cotización formal y la producción se basarán en las condiciones técnicas, de planos, materiales, tolerancias, tratamientos, requisitos de inspección, embalaje, entrega y comerciales confirmadas para el pedido. Esta revisión ayuda a reducir problemas de interfaz, pruebas repetidas, incompatibilidades de ensamblaje y riesgos derivados de piezas no confirmadas.
La función de la pieza y las relaciones de ajuste son datos clave para definir el alcance de la RFQ de elementos de fijación no estándar según plano.
Caso: Un fabricante de equipos de Bielorrusia necesitaba reproducir una pieza descontinuada
Un fabricante de equipos de Bielorrusia necesitaba reproducir una pieza descontinuada y solo disponía de una muestra antigua y fotografías de campo. Después de complementar la posición de instalación, los componentes acoplados y las dimensiones críticas, la pieza reproducida pudo ensamblarse para este proyecto y el cliente realizó posteriormente un pedido repetido de 150 piezas.
RFQ de sujetadores no estándar y componentes según plano
Prepare su proyecto de componentes de conexión no estándar con planos, función y relaciones de ajuste
Para revisar pernos con hombro, pernos escalonados, tornillos especiales, tuercas personalizadas, espárragos con roscas diferentes, manguitos roscados, pasadores de posicionamiento, espaciadores o columnas de soporte, incluya planos 2D, modelos 3D, muestras, fotografías de campo, dimensiones críticas, materiales, roscas, hombros, escalones, tolerancias, función de la pieza, posición de instalación y componentes acoplados.
Si el proyecto incluye utillajes, herramental, moldes, módulos de equipos, piezas mecánicas adyacentes, planos de ensamblaje, BOM, requisitos de inspección, embalaje, piezas descontinuadas o pedidos repetitivos, incluya también esa información para organizar la revisión de fabricación y la cotización formal.
Enviar planos, función y relaciones de ajuste para solicitar cotización
Enviar información adicional del proyecto por WhatsApp
Hablar con nuestro equipo de componentes de conexión no estándar
